Фановая труба: особенности монтажа

В данной статье будет рассмотрена фановая труба – что такое фановые трубы, как они используются, а также как производится установка фановых труб.

Фановая труба – это труба, соединяющая стояк канализации с атмосферой, предотвращая создание разрежения выше падающих по стояку сточных вод, в результате чего вода исчезает из выше расположенных сифонов раковин и унитазов с характерным хлюпающим звуком, а через пустой сифон в помещения поступают неприятные запахи из стояка.

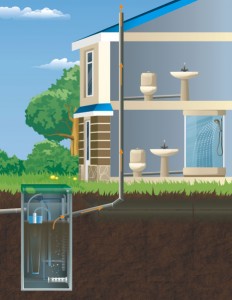

Пример фановой трубы для унитаза

В случае строительства зданий, имеющих менее двух этажей, действующие строительные нормативы допускают, что устаревшие чугунные или актуальные сегодня пластиковые фановые трубы не используются при установке канализационных систем ввиду небольшого разового объема стоков.

Приведем пример:

Труба фановая для унитаза требуется в том случае, если в определенный момент разовый сток способен полностью перекрыть сечение трубы канализации;

Полезно: в случае частных домов максимальное значение разового стока достигается в моменты спуска воды в унитазе и ванне.

Для унитазов всегда используется труба фановая 110 миллиметрового диаметра, поскольку диаметр отверстия для спуска сливного бачка чаще всего составляет 70 мм и никогда не превышает 110 мм, то есть сток воды из одного унитаза неспособен перекрыть стояк, диаметр которого составляет 110 мм;
Идущая от ванны канализация обычно имеет диаметр 50 мм, переходя в стояк, диаметр которого составляет 110 мм, поскольку, аналогично унитазу, проходное сечение используемого в ванне сифона всегда менее 50 мм;
Разовые стоки других приборов очень малы и неспособны существенно повлиять на ситуацию.

Важно: в случае наличия в доме нескольких санузлов и одновременного их использования картина может существенно поменяться и размеры разовых стоков могут быть совершенно другими.

Необходимость использования фановой трубы

Пример фановой трубы

Труба для унитаза фановая является незаменимым элементом вентиляции в следующих случаях:

в доме имеется более двух жилых уровней, каждый из которых оборудован канализацией и водоснабжением;
наличие в доме канализационных стояков диаметром в 50 мм;
наличие в доме бассейна или другого оборудования, выпускающего большие разовые стоки в общую канализацию;
автономная канализационная система расположена рядом с домом.

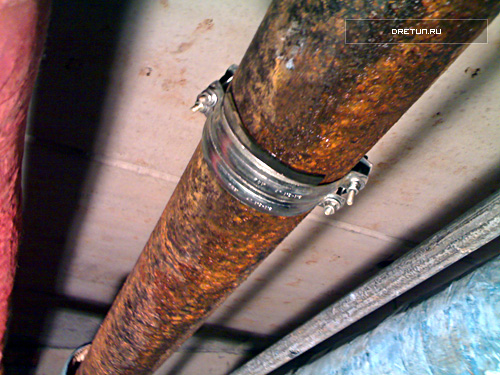

Фановая чугунная труба

Зная, что такое труба фановая, и выполняя ее установку, важно соблюдать два основных правила:

Независимо от материала, из которого сделана труба фановая – диаметр ее должен быть большим или равным диаметру стояка (сужения недопустимы), на котором выполняется монтаж трубы;
Фановая труба для унитаза должна заканчиваться в том месте, откуда неприятный запах сможет легко удаляться в атмосферу, чаще всего – в 30-50 сантиметрах от конька кровли.

Монтаж и ремонт фановых труб

Фановые трубы пластиковые

Фановые трубы обычно изготавливают из труб канализации соответствующего диаметра. Они представляют собой продолжение стояка канализации и заканчиваются вводом в спроектированный специально для вентилирования канализации канал.

Важно: в ряде случаев, например – недостаточное количество вентканалов) фановые трубы выводят через стену горизонтально.

Подключение фановой трубы позволяет также решить такую проблему, как появление неприятного запаха в санузле при нормальной работе канализации и качественной вентиляции.

Это связано с малым размером сифонов современных санприборов и трапов, в связи с чем в них образуется слишком маленький гидрозатвор – запас воды. Если сантехнический прибор или трап душевой кабины не используется несколько дней, это приводит к высыханию гидрозатвора и беспрепятственному проникновению канализационного воздуха в санузел.

При этом труба фановая чугунная или пластиковая не только подсасывает воздух, но и вентилирует канализационный трубопровод. При подъеме в атмосферу по стояку теплого воздуха создается небольшое разрежение, благодаря которому воздух не проникает в санузел, а из санузла воздух частично выходит в атмосферу через высохший сифон. Именно поэтому установка фановой трубы в загородном доме делает запах при высыхании сифона гораздо менее насыщенным.

Согласно строительным нормам фановую трубу следует проводить в теплом помещении или сделать утепление трубы, поскольку, если фановая труба замерзает, то испарения начинают развеиваться недостаточно эффективно и уже в первый год эксплуатации верхняя часть фановой трубы покрывается зеленоватым липким налетом.

Обратный клапан для канализации внутренней и внешней

Обратный клапан для фановых труб

В случае засорения канализации, пока хозяин думает, как прочистить засор, скопившиеся фекалии могут вернуться в дом.

Во избежание подобной ситуации на фановую трубу в обязательном порядке устанавливают обратный клапан:

Обратный цилиндрический клапан с крышкой вставляется в отводящую трубу сразу после установки унитаза;
При сливе воды крышка открывается, после чего закрывается при помощи пружины из нержавеющей стали. Благодаря такой конструкции крышка не может быть открыта снаружи пытающимися попасть обратно фекальными массами;
Герметичность соединения клапана с трубами достигается путем использования резиновых колец;
Срок службы обратного клапана достигает нескольких десятилетий.

Инструкция по монтажу

Монтаж фановой трубы

Разобравшись, для чего нужна труба фановая, следует подробнее рассмотреть и основные этапы ее монтажа:

Первым делом при замене труб в квартире или частном доме демонтируют старую канализационную систему. На сегодняшний день чугунные изделия уже являются устаревшими, поэтому их следует заменить на фановые пластиковые трубы, соблюдая при этом осторожность.
Демонтаж выполняют путем отключения стояка и последовательного отсоединения элементов конструкции.

Демонтаж старой трубы

Важно: перед заменой следует проконсультироваться со специалистами, чтобы уточнить – не повлечет ли замена части стояка из чугуна на пластик неприятные последствия в виде снижения прочности всей канализационной системы.

Новую фановую трубу начинают устанавливать с нижней точки жесткости, расположенной в магистральном стояке. В случае загородного дома монтаж начинают с места, где начинается его фундамент.
В несущих конструкциях сверлят отверстия и устанавливают фановую трубу, закрепляя ее хомутами. После того, как будет установлена сантехника, к унитазу подводят фановый отвод.

Схема монтажа
В ряде случаев гибкая фановая канализационная труба создает сложности при соединении с другими трубами. В таком случае уплотнительные кольца предварительно смазывают жидким мылом или силиконом, облегчая их вхождение.

Важно: силикон лучше, чем мыло, уплотняет соединение, но требует при демонтаже приложения большего усилия.

Устанавливая фановую трубу, следует использовать только металлические хомуты, обеспечивающие надежность и прочность конструкции, а также позволяющие выбрать отклонения от линий разметки, которые могут возникнуть в процессе сборки трубы. Шпилька на стандартном хомуте из металла обладает удобной винтовой структурой, позволяющей точно регулировать соединяемые элементы.

Металлические хомуты
Шумоизоляция фановой трубы выполняется при помощи монтажной пены или минеральной плиты.

Важно: более простая в применении монтажная пена не позволит в случае демонтажа собрать конструкцию обратно, что не является критичным для несложной системы канализации в загородном доме.

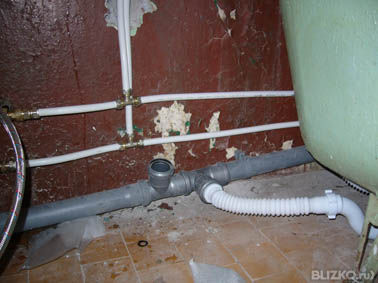

Ремонт фановых труб

Замена фановых труб

Выполняя ремонт фановой трубы, следует учитывать следующие нюансы:

Диаметр трубы должен быть большим или равным диаметру того стояка, на который производится установка;
Окончание трубы располагают так, чтобы обеспечить удаление ветром неприятного запаха;
Трубу прокладывают в теплых помещениях, а заканчивают – в холодной зоне (кроме чердака), поскольку разность температур создает необходимые перепады давления в разных участках трубы, а вывод трубы на чердак приведет к скоплению там неприятного запаха, который затем проникнет в жилые помещения;
Дизайн дома непосредственно связан с фановыми трубами, особенно при наличии нескольких стояков и, соответственно, нескольких фановых труб, что особенно заметно на крыше и на мансардном этаже.

Вакуумные клапаны

Фановую трубу ремонтируют путем непосредственного присоединения к одному стояку канализации, в то время как на остальных стояках устанавливают вакуумные клапаны, представляющие собой оснащенные пружинами уплотнители из резины. Работающая канализация создает разрежение в таком клапане, в результате чего он открывается всасывая воздух из помещения в себя. После выравнивания давления в стояке пружина запирает клапан, препятствуя выходу наружу неприятного запаха.

После прочтения данной статьи Вам должно стать понятно,что такое фановая труба, препятствующая проникновению неприятных запахов в помещение санузла, а оттуда – и в другие помещения. Причем важно не просто установить фановую трубу, а желательно заменить имеющуюся чугунную на пластиковую, обладающую изнутри большей гладкостью, не позволяющей отложениям приклеиваться к полости трубы изнутри, засоряя ее. Кроме того, использование пластиковых труб существенно упрощает сам процесс ремонта в санузле при замене труб в ванной и туалете.
