Еврофитинг как незаменимый элемент трубных систем

Для того что бы сделать свой дом уютным и удобным человек придумал множество приспособлений. К этому относятся и трубы под отопления, канализацию и водоснабжение.

Но эти трубы нужно надежно скрепить, и в этом вам помогут разнообразные фитинги, которые по назначению разделяются:

  • Муфты. Они служат для соединения частей одного диаметра на прямом участке трубопровода;
  • Переходники. Для соединения элементов разного диаметра;
  • Крестовины. Разветвляют трубу на несколько направлений;
  • Углы, отводы. Соединяют детали с изменением направления;
  • Заглушки. Герметично закрывают конец трубы;
  • Штуцеры. Для соединения элемента системы с гибким шлангом.

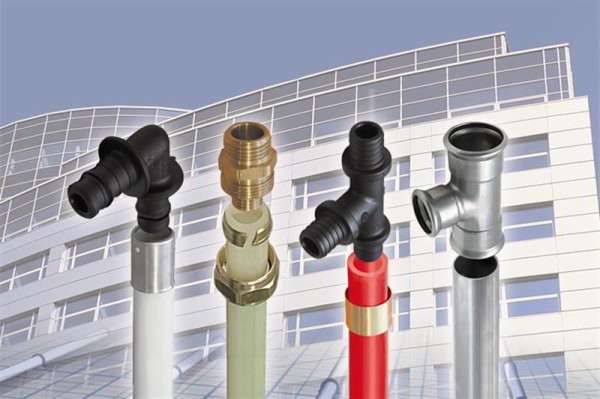

    Различные типы фитингов(фото)

    Различные типы фитингов(фото)

Образцы металлических фитингов

Образцы металлических фитингов

Они могут изготавливаться из цветных металлов (медь, латунь), или из черных металлов (ковкий чугун, сталь).

Но сейчас все более популярными становятся пластиковые фитинги, они изготавливаются из:

  • Полиэтилена;
  • Поливинилхлорида;
  • Полипропилена.

Популярность деталей, сделанных из пластика, объясняется тем, что цена на них по сравнению с аналогами из металлов гораздо ниже, они легче и доступней (всегда есть во всех строительных магазинах). Работать с тем же чугуном, сложнее, трубы очень тяжелые, и скрепляются они путем резьбового соединения с применением специальных уплотнителей.

Пластик по сравнению с другими материалами менее подвержен засорению (низкий коэффициент шероховатости), и это позволяет использовать данные трубы для строительства канализации.

Фитинги евростандарт изготавливаются по европейским размерам (диаметр, глубина посадки). Производятся они из тех же материалов.

Соединение ПНД труб

ПНД трубы сейчас все более часто используются в системах коммуникаций жилых зданий. Кроме ставших уже традиционными способов соединения при помощи пластмассовых муфт и пайки, сейчас для этих целей применяют латунные фитинги.

Образцы латунных элементов соединения для ПНД труб

Образцы латунных элементов соединения для ПНД труб

Совет: Специалисты не рекомендуют использовать пластиковые соединительные части для ПНД трубы в жилых помещениях, это может привести к быстрому износу участка системы и ее прорыву или другим поломкам.
Лучше всего использовать латунный фитинг для ПНД трубы.

Трубы и комплектующие ПНД

Трубы и комплектующие ПНД

Пластиковые фитинги

Стоит поговорить о данных крепежах подробнее.

Они разделяются на три основных группы:

  • Безрезьбовые из поливинилхлорида – для клеевых соединений;
  • Комбинированные – служат для перехода с резьбового соединения на клеевое, или наоборот;
  • Пластиковые – для резьбовых соединений труб.

Применение данных фитингов позволяет надежно соединять трубы ПВХ для канализации, это полностью исключает попадание отходов в воду, что делает систему экологичной. К тому же эти соединения можно монтировать даже зимой.

Пластиковые фитинги

Пластиковые фитинги

Правила монтажа трубопровода

Здесь будут изложены основные правила монтажа трубопровода.

  • Чем меньше поворотов – тем лучше. Повороты создают избыточное давление на соединения, в поворотах может скапливаться мусор. Это иногда приводит даже к прорыву системы, что не очень приятно;
  • К использованию в строительстве не допускаются испорченные детали (бракованные, с трещинами,разрывами и прочими дефектами);
  • Раструбы должны быть направлены в сторону противоположную движения потока, иначе соединение быстро разрушится и это опять же может привести к поломке;
  • Укорачивание раструбов путем обрезки не разрешается;

Совет!
Для монтажа канализации обязательно расположить трубы под наклоном к точке приема.
Для этого нужно точно знать места расположения всех бытовых приборов и сантехники, которая будет подключаться к канализации.
С этой информацией будет проще определить высоту присоединения каждого из источников отходов.

  • Любой трубопровод обязательно должен быть герметичным, для этого старайтесь собрать всю систему с первого раза. Многократная сборка и разборка системы приведет к износу герметизирующих частей. Выполняйте соединения без перекосов и перегибов.

Внизу будет приведена более подробная инструкция.

Подготовительные работы

Перед всеми работами стоит составить план вашей системы. Укажите в нем места расположения всех сантехнических приборов, бытовой техники, стоков, мест приема. Предварительное составление плана облегчит выбор количества материалов, которые вам пригодятся в будущем.

Рассчитывать будущий диаметр труб не имеет смысла, для этого существуют стандарты, которые вам помогут.

  • Для разводки по площади и присоединению бытовых приборов трубы диаметром 50-70 мм;
  • Для присоединения унитаза используйте гофру и части диаметром 100-150 мм.

В зависимости от того, какой вы выберете материал для труб, выбирайте и фитинги. Не стоит забывать про инструменты.

Монтаж труб

Закончив с подготовительными работами, переходим к самому процессу установки.

Монтаж пластиковых труб

Монтаж пластиковых труб

  • При помощи угольника и линейки отметим трассу прокладки будущего трубопровода. Если это канализация, то не забываем про угол примерно в 5 градусов;
  • Заранее для удобства выкладываем около стены все необходимые части и инструменты для монтажа;
  • На стене намечаем места крепления хомутов для труб. Закрепляем хомуты;
  • Переходим к монтажу труб. Для состыковки используем фитинги (в зависимости от выбранного материала). Диаметр трубы в квартире и диаметр общей системы может не совпадать. Для соединения используем переходники;
  • Ставим нужную сантехнику и подключаем к системе.

Смотрите видео в этой статье:

Вывод

Использование фитингов того или иного типа под евростандарт зависит от функций трубопровода и условий, в которых он должен эксплуатироваться. Стоит лишь заметить, что пластиковые элементы будут наиболее выгодным решением для вашего строительства в плане экономии средств и возможности выполнить все своими руками без привлечения специалистов. Не забывайте соблюдать правила монтажа и технику безопасности. Удачного строительства!
